2021年6月15日，苏州市轨道交通BIM设计协同管理平台正式在苏州6、7、8、S1号线试行发布。经过一年多时间的使用，该平台总体运行平稳，主要功能已基本满足设计及管理需求。该平台的上线标志着苏州轨道交通全方位进入到互联网三维数字化协同设计阶段，迈出BIM本土化、精细化管理的重要一步。
苏州市轨道交通BIM设计协同管理平台由集团BIM咨询单位上海市隧道工程轨道交通设计研究院参与开发。通过近一年的发展，在国内首次实现广域网环境下跨阶段、跨单位、跨专业的设计协同一体化；打通了设计全过程管理，实现了BIM协同设计与工程项目管理一体化；完成了从设计—施工—运营全过程数据协同传递，实现了全生命期BIM数据一体化。
通过建立集中统一的模型数据管理中心，进行三维设计的全过程数字化协同管理。同时，平台还在轨道交通行业首次实现各专业模型自动轻量化集成，从电脑浏览器或手机、PAD在线查看三维的轻量化模型，并可在线对三维模型进行局部放大、测量、漫游、剖切、批注等操作，极大提升了模型的在线审核效率、分发效率、共享效率。
BIM设计协同管理平台的主要功能围绕三维协同设计和设计流程管理，功能亮点包括：
亮点1.打通从设计—施工—运营全过程数据协同传递，实现了全生命期BIM数据一体化
平台打通了从设计到竣工交付的全过程设计环节，实现了BIM协同设计与工程项目管理的一体化，覆盖了从各设计阶段到施工阶段的图纸和模型管理，实现设计内容的管理、查阅、发布、审核。同时支持设计互提资、设计校审、版本控制、消息推送等功能，实现全专业协同设计。

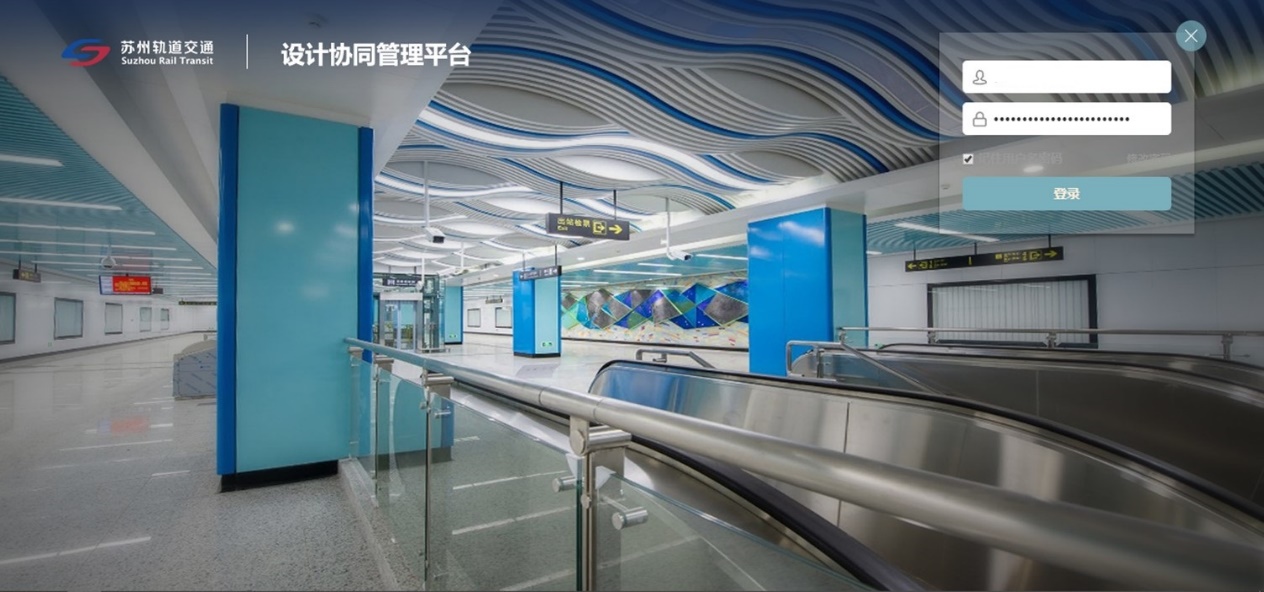

图 1 设计协同管理平台登录界面
亮点2：国内首次实现广域网环境下跨阶段、跨单位、跨专业的设计协同一体化

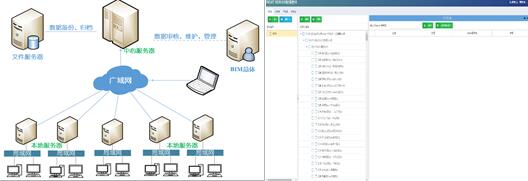

在确保信息安全的前提下，在国内首次实现跨地域、跨单位、跨专业BIM设计协同、数据集成、数据标准化管理等应用操作，使得设计总体和各设计工点院，通过互联网即可完成协同建模和模型提资、会签、送审等，流程透明、高效。

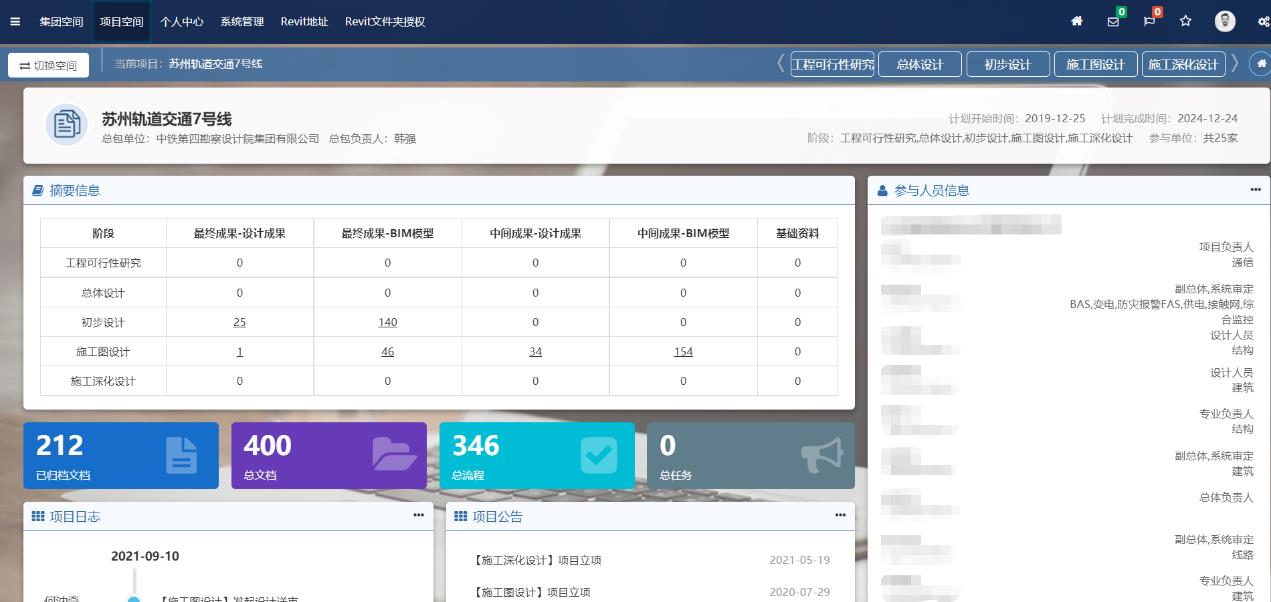

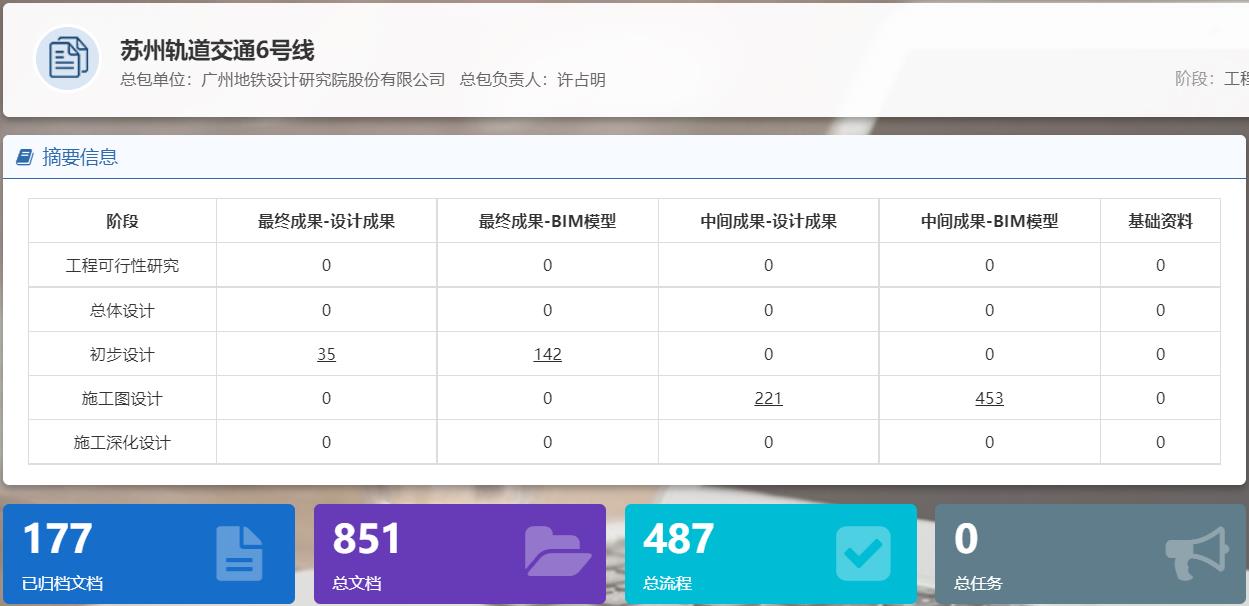

图 2 设计协同管理平台项目空间

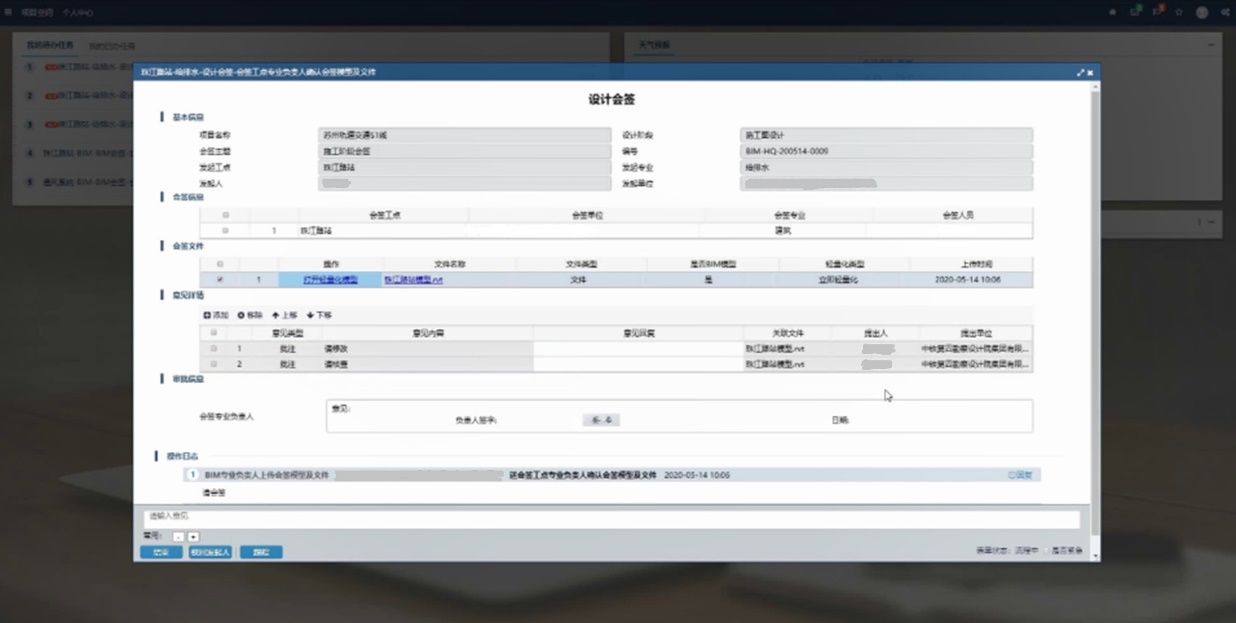

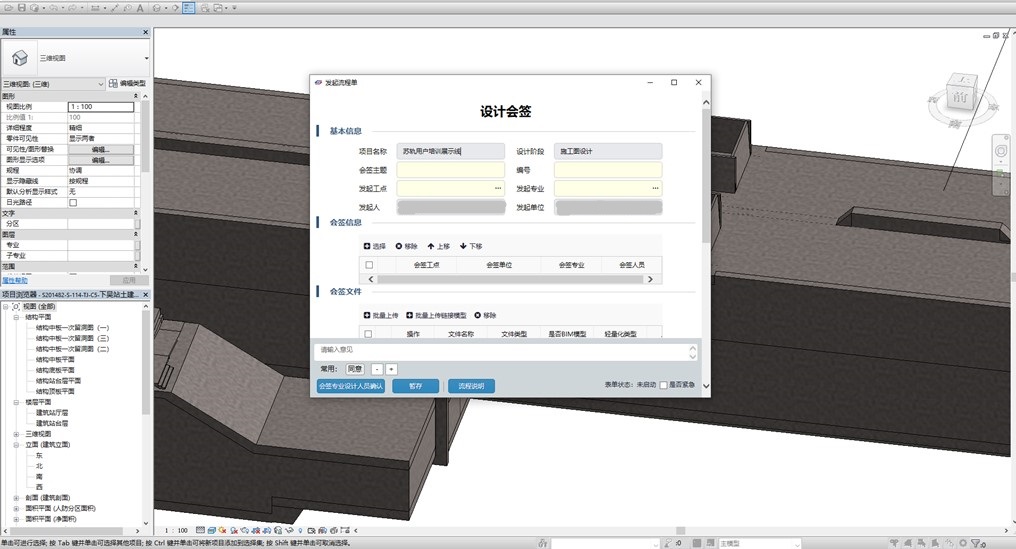

图 3 设计会签流程
亮点3：实现网页端、移动端轻量化模型浏览、审查、批注
苏州市轨道交通集团各相关部门人员及设计院用户，可从网页端、移动端查看轻量化模型及批注，有效降低BIM对专业软件和专业设备的依赖。在疫情下，减少设计沟通过程中对时间和空间的依赖，促进各方间交流的及时性，准确性、便捷性。
图 4 平台网页端模型审查

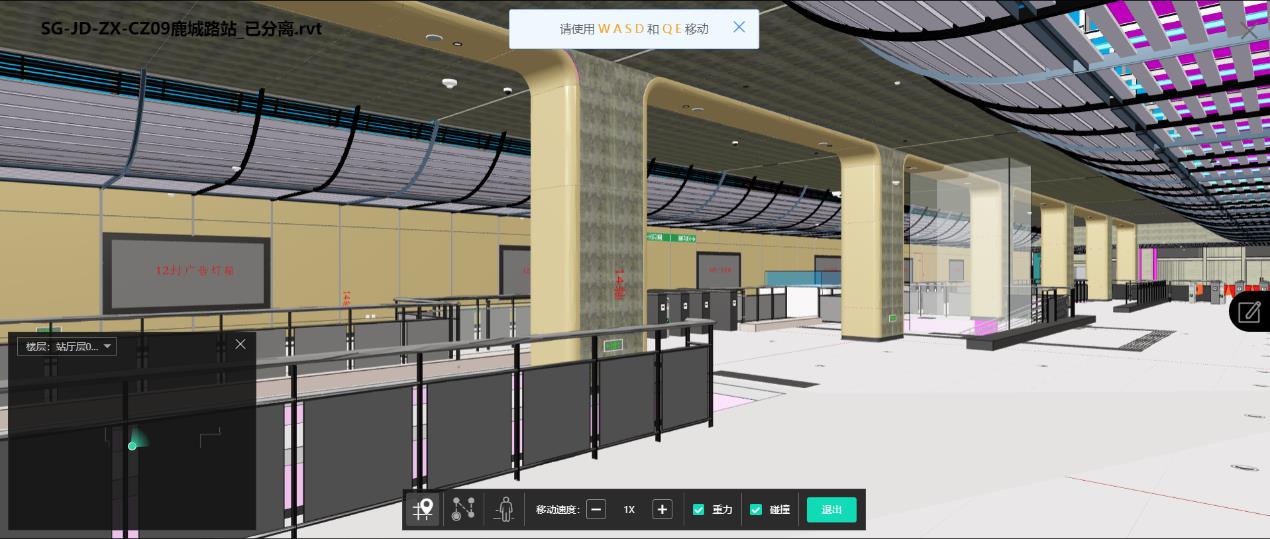

图 5 平台网页端模型浏览

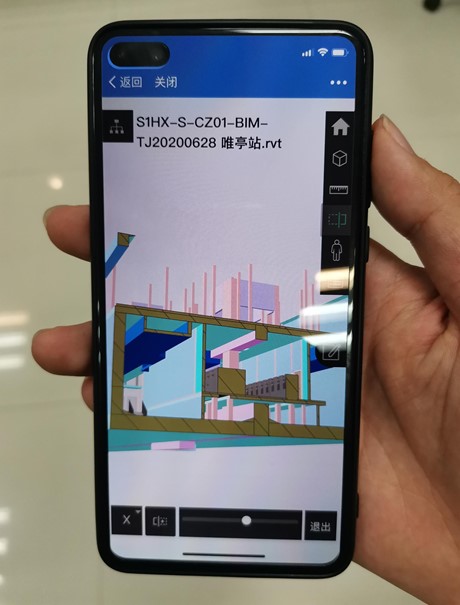

图 6 平台移动端轻量化模型浏览、审查
亮点4：实现基于Revit Server协同建模权限管理，进行平台权限管理功能完善与研发
首次实现了对轨交模型及模型内构件的用户权限进行有效控制，在保证协同设计效率的同时，提高了模型文件的信息安全性，加强了各相关方知识产权保护。
图 7 模型权限细分管理
苏州市轨道交通集团广泛应用BIM设计协同管理平台，其中苏州轨道交通集团191人结合平台参与管理工作，BIM咨询单位（2家）共58人应用平台协助业主方参与BIM管理工作，约34家设计单位、136个施工项目部，累计1500人基于搭建的设计协同平台进行广域网协同设计以及施工深化设计应用。
苏州轨道交通各条线路不同设计阶段结合平台应用成果统计表如图8所示。

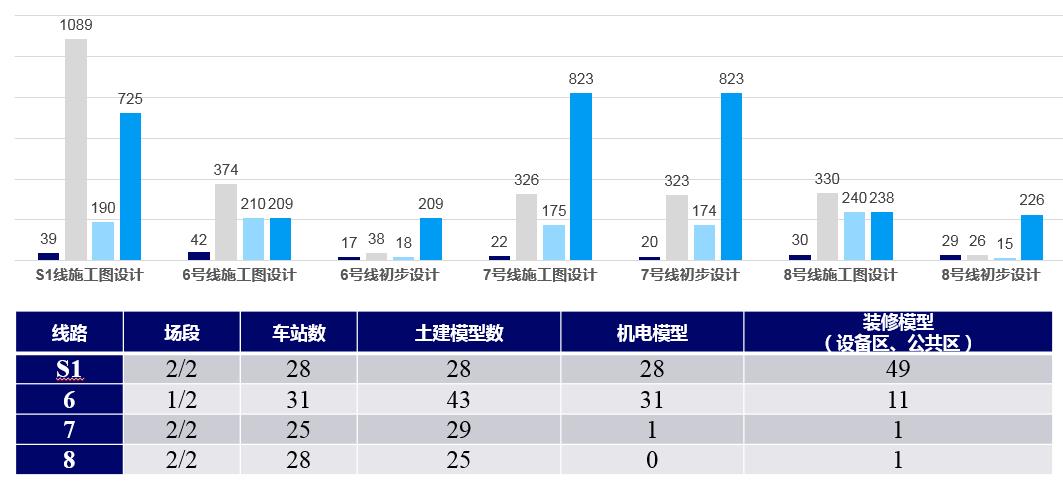

图8：各条线路设计协同平台应用成果数据统计图
图9：设计协同平台各条线路应用数据统计表
